USB Type-A

Unter Type-A versteht man den klassischen USB 2.0 oder 3.0/3.1 Anschluss.

USB 2.0 Anschluss

USB 2.0 ist eine Weiterentwicklung des USB 1.1 Standards. Die maximale Übertragungsrate liegt bei 480 MBits gegenüber 14 MBits bei USB 1.1.

USB 2.0 ist vollständig abwärtskompatibel mit USB 1.1 Geräten, USB 2.0 Geräte lassen sich also problemlos mit USB 1.1 Geräten kombinieren. Die Transfergeschwindigkeit übersteigt in diesem Fall aber nicht die Geschwindigkeit von USB 1.1

USB 3.0/3.1 Gen-1 /3.2 Gen-1  Anschluss

Hinweis: Der Begriff USB 3.0 wurde 2017 vom USB Konsortium auf USB 3.1 Gen-1 und 2020 auf USB 3.2 Gen-1 umbenannt.

.USB 3.2 Gen-1 bietet durch den Superspeed-Modus Datenübertragungsraten von bis zu 5GBit/s. Im Vergleich zum USB 2.0 Standard mit bis zu 480 MBit/s ergibt sich eine theoretische Verzehnfachung der Datenübertragungsrate. Besonders für den mobilen Einsatz interessant sind auch die neuen Stromsparfeatures und die Möglichkeit USB Geräte, wie z.B. Smartfones, schneller zu laden.

Die erforderlichen Kabel sind über den Steckertyp A beidseitig kompatibel, d.h. USB 1.1/2.0 Geräte lassen sich an  einem USB 3.0 Anschluss betreiben und umgekehrt. Die Übertragungsrate richtet sich dabei nach dem jeweils langsamsten Gerät.

Type-C Anschluss

Mit dem "Type-C" Anschluss kommt ein neuer Steckertyp zum Einsatz. Dieser ist deutlich kleiner, robuster und verdrehsicher. Aber aufgepasst: Unter Type-C können folgende Standards herstellerseitig verbaut sein:

• USB 3.1 Gen-1 / 3.2 Gen-1 steht für einen Type-C Stecker mit 5GBit/s (USB 3.0 Geschwindigkeit)
• USB 3.1 Gen-2 / 3.2 Gen-2 nutzt dagegen die vollen 10GBit/s die eigentlich für USB 3.1 stehen
• Thunderbolt™ 3 bietet Transferraten von bis zu 40GBit/s und ist abwärtskompatibel mit USB 3.2 Type-C Gen-2 und auch allen darunter liegenden USB Klassen (USB 2 und 1)

Optional können die Hersteller zusätzliche Funktionen integrieren, wie z.B. eine Aufladefunktion des Notebooks über ein Type-C Netzteil oder den DisplayPort Alt-Modus welcher per Adapter einen DisplayPort oder HDMI Anschluss zur Verfügung stellt.

HDMI-Anschluss

HDMI (High Definition Multimedia Interface) ist eine seit Mitte 2002 entwickelte Schnittstelle für digitale Bild- und Tonübertragung. Im Laufe der Zeit hat sich die HDMI Schnittstelle weiterentwickelt bis zur derzeit aktuellen Version 2.1 (Stand 07/2018). Die HDMI Version definiert die max. Datenrate, das maximale Videoformat (Auflösung) sowie die unterstützten Audioformate.

Es gibt derzeit 3 Formate, die seitens der Hersteller verbaut werden: Standard-HDMI, Mini-HDMI sowie Micro-HDMI.

DisplayPort Anschluss

DisplayPort ist eine Schnittstelle zur Übertragung von Audio- und Videosignalen. Verantwortlich für den Standard ist die VESA (Video Electronics Standard Association). Entwickelt wurde die Schnittstelle von AMD (ATI), Dell, Genesis, HP, Intel, Lenovo, Nvidia und Samsung.
DisplayPort ermöglicht es jedes Display-Panel, egal ob intern im Notebook oder extern im Monitor, direkt anzusteuern. Ziel ist es, dass bei Notebook-Panels die LVDS-Schnittstelle ersetzt wird.

Stecker / Steckverbindung
Der DisplayPort-Stecker hat leichte Ähnlichkeit zum USB-Stecker und verfügt über eine Verriegelung, damit der Stecker fester mit dem Display verbunden ist. Der mechanisch instabile HDMI-Stecker hat sich bereits als Nachteil herausgestellt. Der Anschluss von DisplayPort braucht wesentlich weniger Platz und ist so besser für tragbare Geräte geeignet. Zum Beispiel Notebooks oder auch Grafikkarten, mit mehr als einem Ausgang.


max. externe Auflösung

Durch die verschiedenen technischen Möglichkeiten zum Anschließen eines externen Monitors unterscheiden sich die max. Auflösung anhand der zu benutzenden Schnittstelle und der maximalen Möglichkeit über die Notebook-Grafikeinheit.

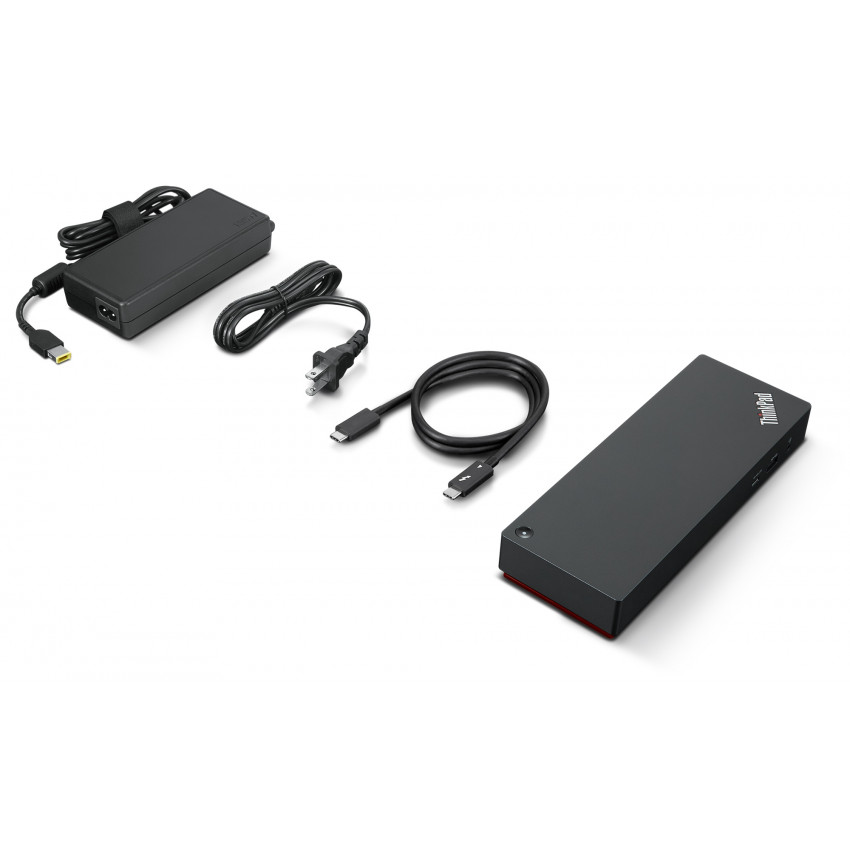

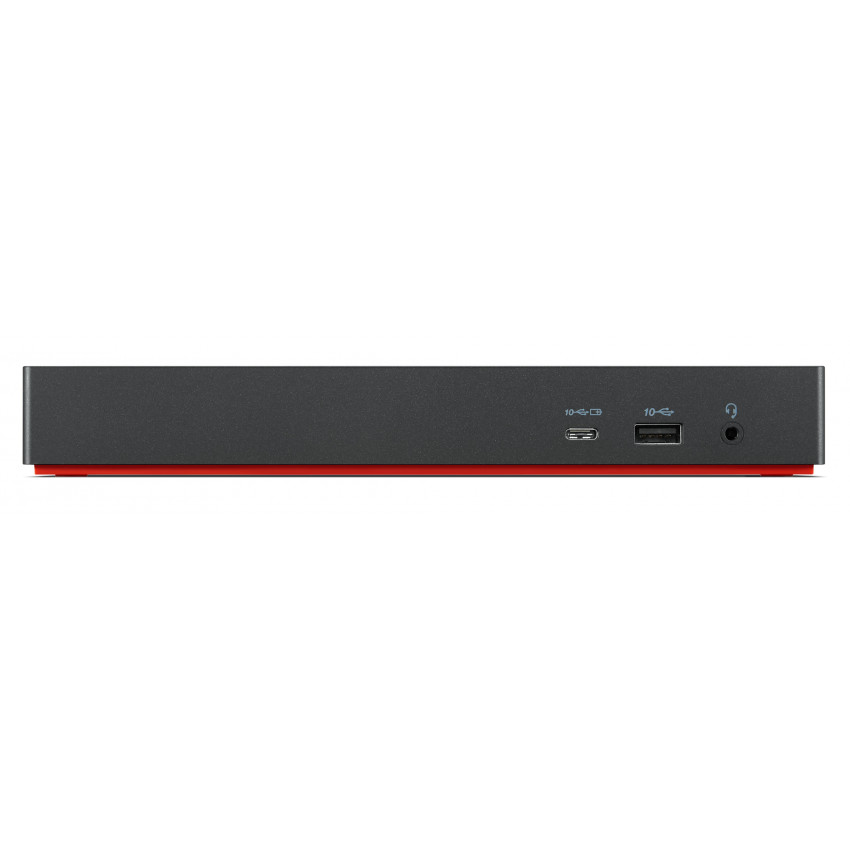

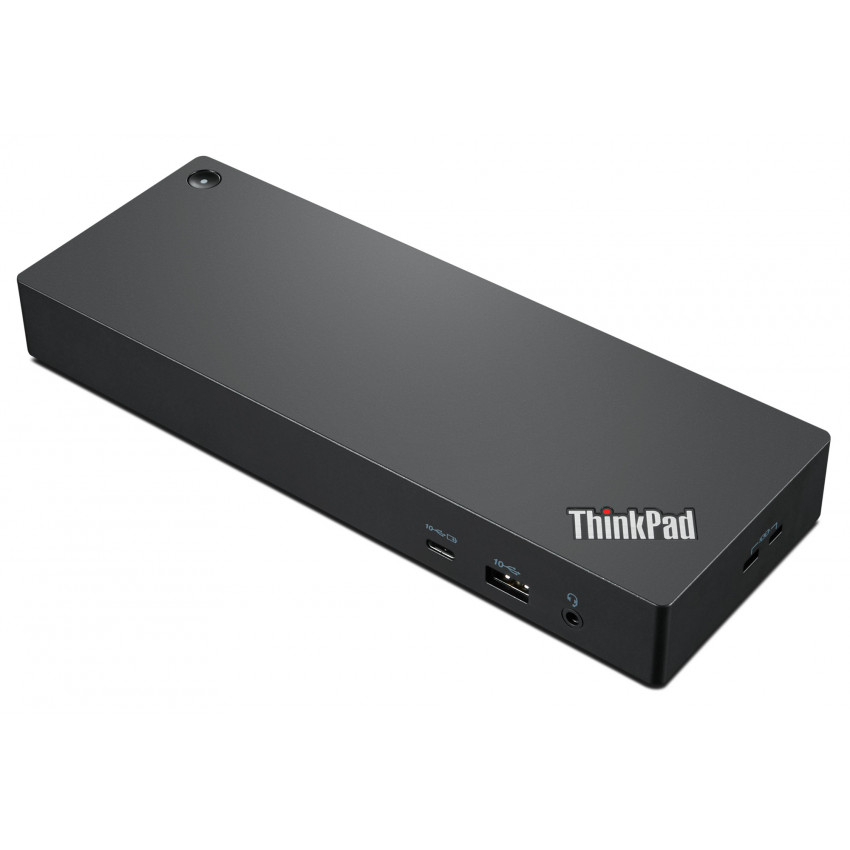

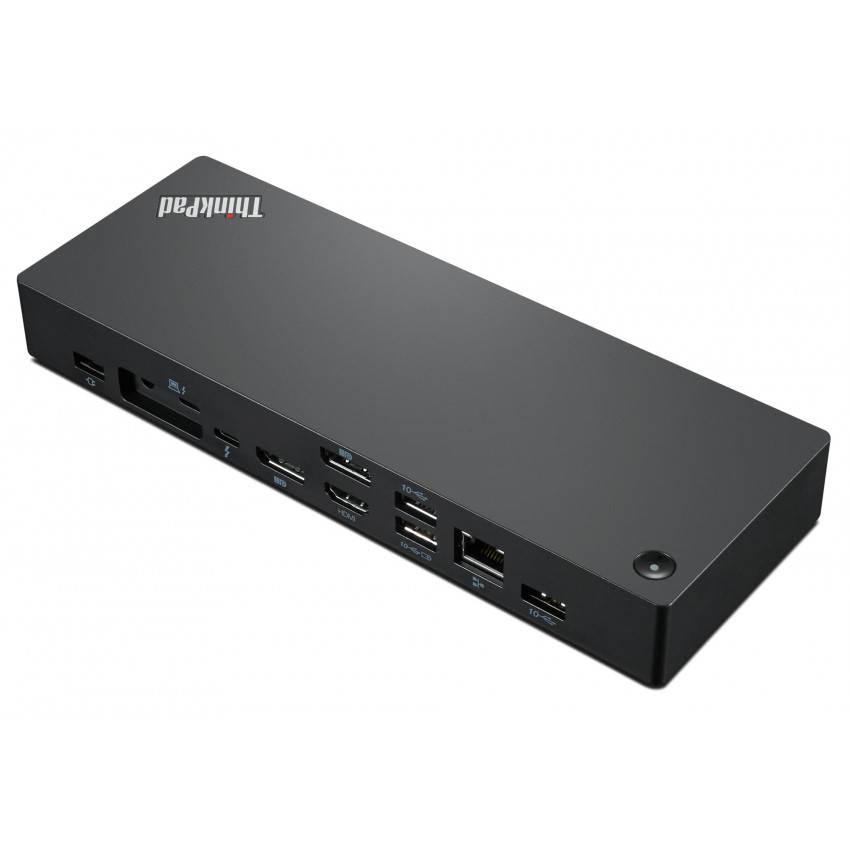

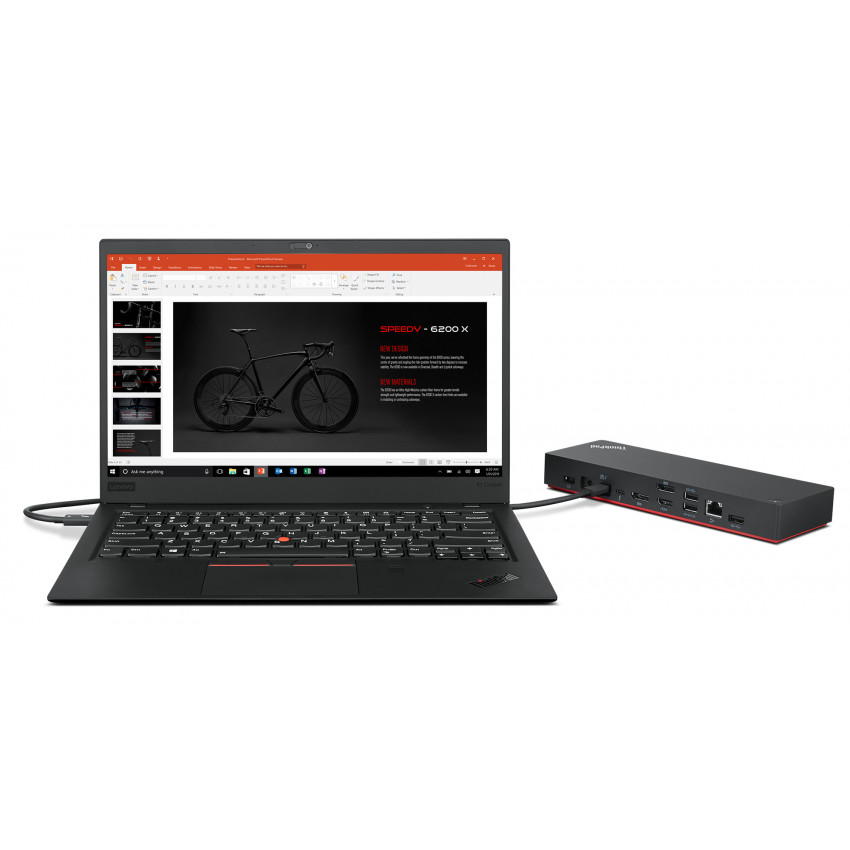

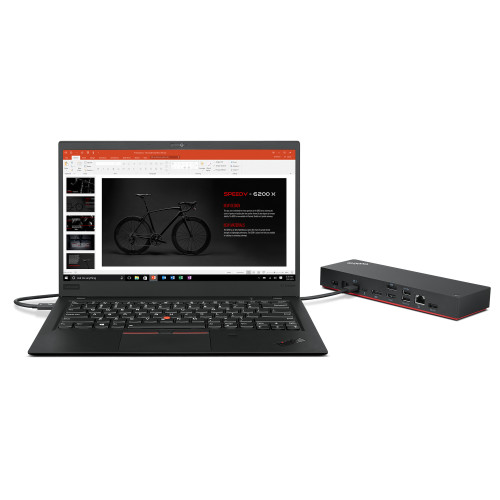

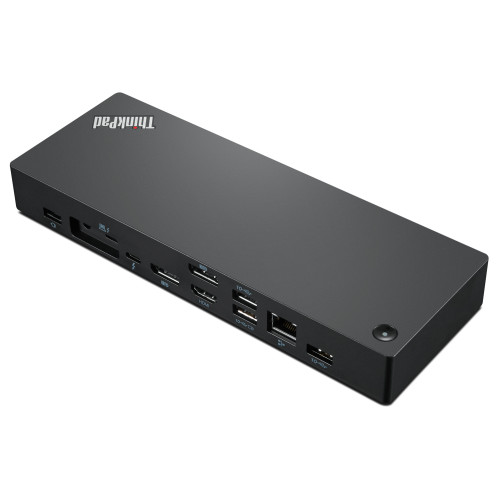

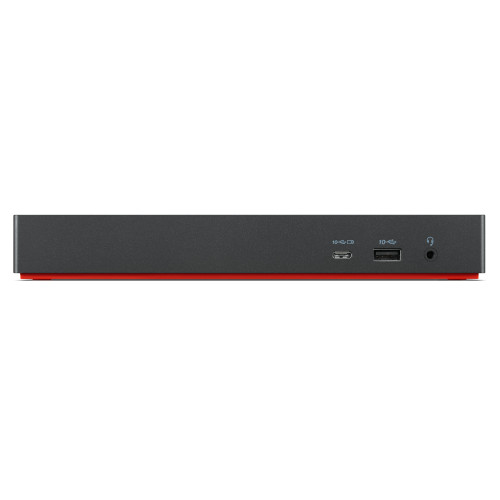

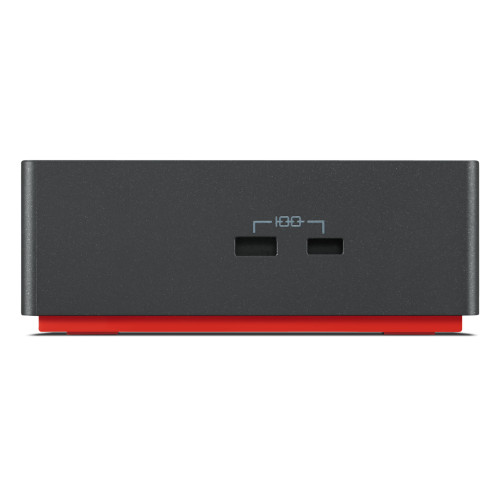

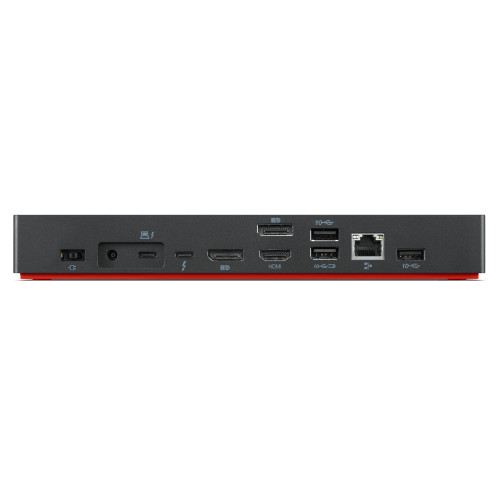

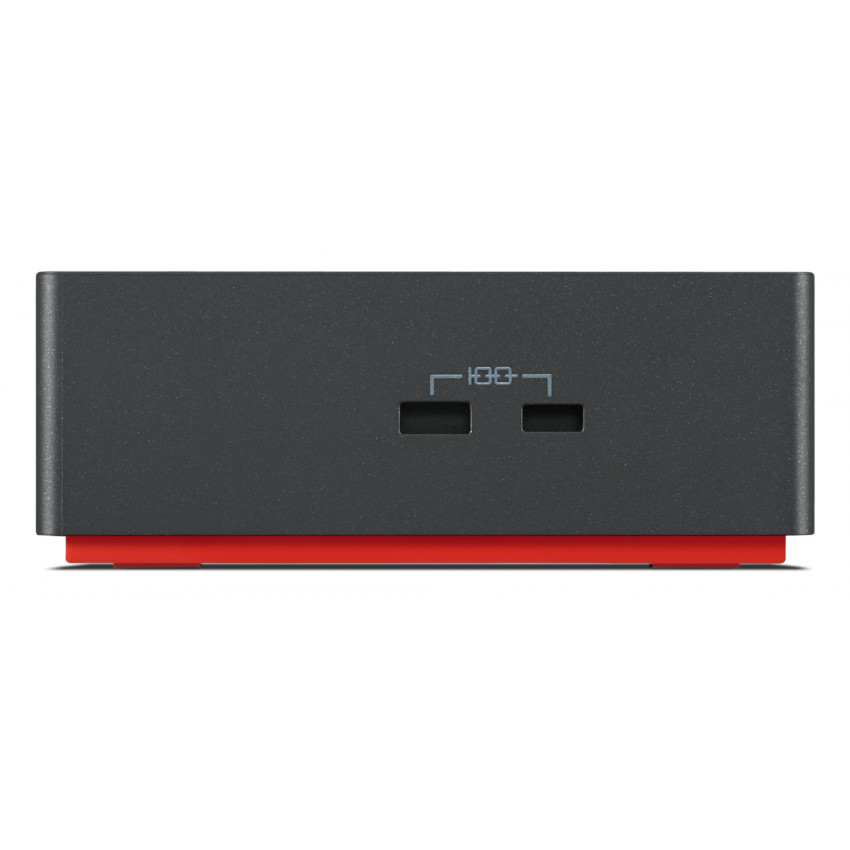

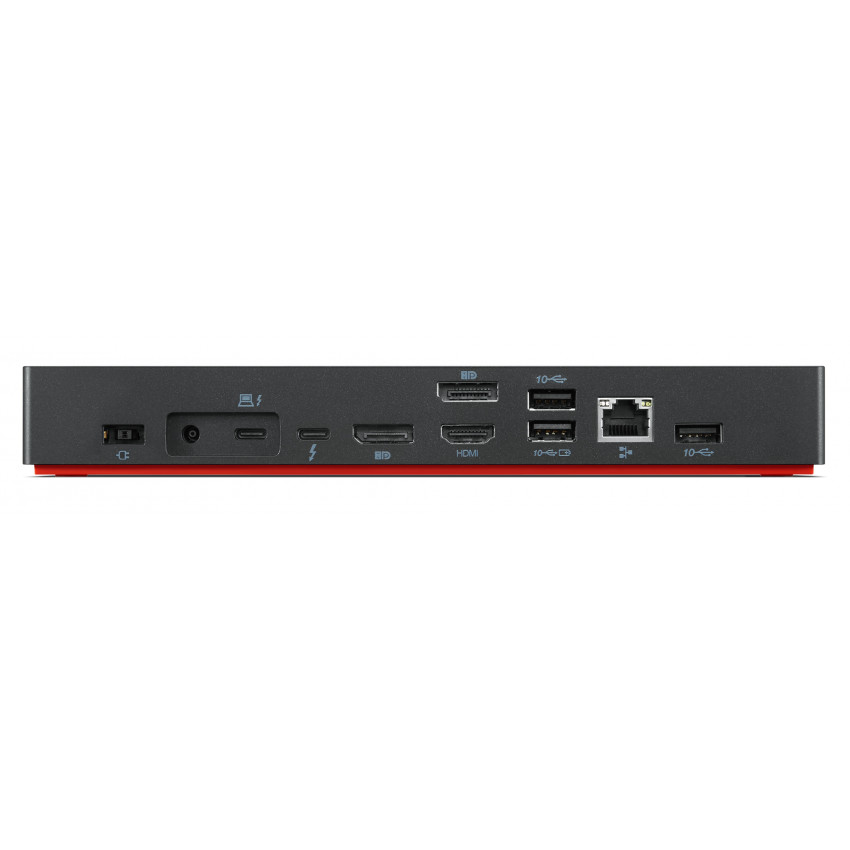

Docking-Port Anschluss

Anschluss, der den Betrieb eines Port-Replikators bzw. einer Docking-Station ermöglicht. Dieser dient zur Arbeitsplatzerweiterung. Heutzutage wird meistens Type-C als Docking-Port benutzt.

Kensington Port/Lock

Bei der Produktbezeichnung Kensington Port handelt es sich um eine Diebstahlsicherung für mobile Hardware, die ursprünglich von der Firma Kensington hergestellt wurde. Die Bezeichnung hat sich aber als Begriff für Schlösser, die nach diesem Prinzip arbeiten, etabliert. Geräte, die mit einem der besagten Schlösser gesichert werden können, weisen oft ein Symbol in Form eines Schlosses auf, in dem sich ein K befindet.
